一、用途
        FU型鏈?zhǔn)捷斔蜋C，是引進國外先進技術，并進行了du創性的改進設計后制作出來的一種用于水平（或傾斜≤15°）輸送粉狀、粒狀無聊的機械新產品，其使用性能明顯優于螺旋輸送機，埋刮板輸送機和其他輸送設備，廣泛用于建材、建筑、化工、礦山、機械、冶煉、糧飼加工等行業，是一種理想的新型輸送設備。
2、特點
（1）FU型鏈?zhǔn)捷斔蜋C結構合理、設計新穎、技術先進、系列安全
（2）全封閉機殼，密封性能哈，操作安全，運行可靠。
（3）本機輸送鏈瞎用合金鋼材經先進的熱處理手段加工而成，使用壽命長，維修率極低。
（4）輸送能力打，輸送能力可達11m3/h-500m3/h.
（5）輸送能耗低，借助物料的內摩擦力，變推動物料為拉力，節電耐用。
（6）FU型鏈?zhǔn)捷斔蜋C進出口靈活，高架、地面、地坑、水平、爬坡（≤15°）均可安裝，輸送長度可根據用戶設計。


二、主要技術參數
1、技術參數

型號	槽寬 (mm)	理想粒度 (mm)	10 %Zui大 粒度	Zui大 輸送 斜度	適宜輸送量(m3/h)							物料濕 度
					鏈條線速(m/min)
					10	12	13.5	15	16	20	25
FU150	150	<4	<8		6-9			9-13		12-18	15-23	<5%
FU200	200	<5	<10	<15°	11—14			16-22		22-29	27-36
FU270	270	<7	<15		19-27	23-32	25-36	28^1	31-43	38-54	47-68
FU350	350	<9	<18			36-50		49-68		65-90	63-113
FU410	410	<11	<21			50-72		63-90		86-117	95-135
FU500	500	<13	<25			72-99		95-131		136-180	144-203
FU600	600	<15	<30			104-144		135-190		180-260	207-270


輸送量是以水泥為物料計算的，用于其他行業輸送磨琢性小，溫度 <60°C的物料時，速度加快。物料溫度<5%，指手捏成團，撒手能散。


2、輸送鏈速
表2-1輸送不同磨琢性物料時所推薦的鏈速

物料磨琢性		特大	大	中	小
鏈速m/min	推薦	10	15	20	30
	Zui大	15	20	30	40


表2-2輸送水泥生熟原料和成品粉料的鏈速

物料	生料細粉成水泥 成品	熟料細粉或水泥 成品	生料或熟料粗細 回料
料溫°c	<60	60—120	<60	60—120
Zui適鏈速m/min	15-20	10-13.5	10-12	10
Zui大鏈速m/min	25	15	13.5	12

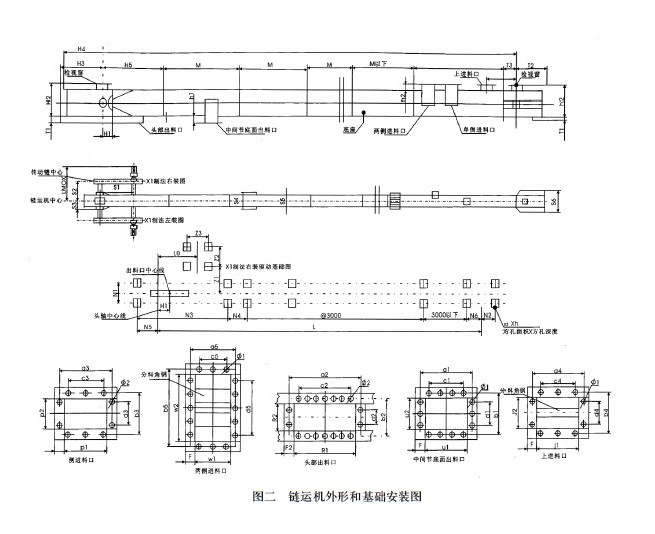

三、輸送形式和設備選用
1、設備選用：
(1)鏈速
根據物料的狀態選擇鏈速，對磨琢性強、溫度高、粗大顆粒比例多及料粒打 的無聊選用慢速對水利和生料的鏈速可參照表2-2選擇，其他與水泥性能 及狀態相近的物料可以參照選擇。

機型----根據輸送量選定機型。在同樣輸送量下，選擇較大機型可使鏈速降低，延長 使用壽命，但輸送量低于應輸送量30%以上時，會發生料層過薄，形成空轉、 增加磨損。

動力----根據輸送量，輸送長度和工藝狀況才早表3-7選擇動力。驅動裝置的裝配形勢分為XI、X2及左右裝等，X2為背裝式。

進出料口----
各進出料口，用戶根據需要進行選擇。
以免進料不暢，對流動性差，溫度大的物料不宜采用上進料口。
diyi只進料口離尾軸較近時，不宜采用上進料口。
根據用戶需要，本機可設多只進、出料口，還可提供帶閘出料口。

2、傾斜輸送時的折扣系數：

傾斜（° )	0-2.5	2.5-5	5-7.5	7.5-10	10-12.5	12.5-15
折扣系數	1	0.95	0.9	0.85	0.8	0.7




表3 FU150型鏈?zhǔn)捷斔蜋C驅動裝置及輸送長度選擇表

物料特性		額定 輸送 量 (m3/ h)	輸送 機鏈 速 (m / min)	主軸 轉速 (r / min)	驅動裝置	相應動力可輸送距離上限
常溫 磨琢 性小	高溫 磨琢 性大				行星擺線針輪減 速機	物料容量（t/m3)
					型號	0.5	0.8	1	1.2	1.5	1.8
采 用	采 用	10	11	12	XWD2.2-5-71	50	41	36.5	32.5	28.5	25
					XWD3-5-71	(68.5)	(56)	49.5	44.5	39	34.5
		16	17	18	XWD2.2-5-47	32	26.5	23.5	21	18.5	16
					XWD3-5-47	44	36	32	29	25	22
					XWD4-6-47	(59)	48	43	38.5	33.5	29.5
					XWD5.5-7-47	(81.5)	(66)	(59)	53	46	41
	控 制 采 用	20	22	24	XWD 1.1-4-35	12.5	10	9	8	7	6
					XWD 1.5-4-35	17	14	12	11	9.5	8.5
					XWD2.2-5-35	25	20.5	18	16	14	12.5
					XWD3-5-35	34	28	24.5	22	19.5	17
					XWD4-5-35	45.5	37	33	30	26	23
					XWD5.5_6—35.	(63)	(51)	45.5	41	35.5	31.5
					XWD7,5—6—35	(85.5)	(70)	(62)	(56)	48.5	43


表4 FU200型鏈?zhǔn)捷斔蜋C驅動裝置及輸送長度上限選擇表


物料特性		額定 輸送 (m³/h)	輸送 機鏈 速 (m/ h)	主軸 轉速 (r / min)	驅動裝置	鏈 傳 動	相應動力可輸送距離上限
常溫 磨琢 性小	高溫 磨琢 性大
					行星擺線針輪減 速機	排數	物料容量(t/m3)
					型號		0.5	0.8	1.0	1.2	1.5	1.8
采用	米 用	18	11	9	XWD2.2-5-71	單	31	25.5	22.5	20.5	18	16
					XWD3-5-71	單	42.5	35	31	27.5	25	21.5
					XWD4-6-71	雙	56.5	46	41	37	32.5	29
					XWD5.5-7-71	雙	(71.5)	(63.5)	56.5	51	41.5	39.5
		28	17	14	XWD2.2-5-47	單	20	16.5	14	13	11	10
					XWD3-5-47	單	27	22	19.5	17.5	15.5	13.5
					XWD4-6-47	單	36	29	26	23.5	20.5	18
					XWD5.5-6-47	雙	50	40.5	36	32.5	28	25
					XWD7.5-7-47	雙	(67.5)	55	49	41.5	38.5	34.5
	控 制 采 用	38	22	18	XWD2.2-5-35	單	14.5	12	11	9.5	8.5	7.5
					XWD3-5-35	單	20	16.5	14.5	13	11	10
					XWD4-5-35	單	26.5	21.5	19	17.5	15	13.5
					XWD5.5-6-35	單	37	30	27	24	21	18.5
					XWD15-6-35	雙	50	41	36.5	32.5	28.35	25
					XWD11-7-35	雙	(73.5)	(60)	53.5	48	42	37

表5 FU270型鏈?zhǔn)捷斔蜋C驅動裝置及輸送長度上限選擇表


		額定 輸送 景	輸送 機鏈 速 (m/min)	主軸 轉速	驅動裝置	鏈轉動	相應動力可輸送距離上限
物料特性					行星擺線針輪減 速機		物料容量(t/m3)
常溫 磨琢 性小	高溫 磨琢 性大	(m3/h)		(r/min)	型號	節距	0.5	0.8	1.0	1.2	1.5	1.8
					XWD4-6-71	31.75	34	29	25	22	18	16
		33	11	6.5	XWD5.5-7-71	31.75	47	40	31	30	25	22
					XWD7.2-8-71	31.75	64	54	47	41	35	30
					XWD11-9-71	38.1	(90)	(75)	(65)	56	45	40
					XWD4-6-59	31.75	27	22	19	17	14	12
	采				XWD5.5-7-59	31.75	37	31	27	24	20	17
		40	13.5	8	XWD7.5—8—59	31.75	51	43	37	32	27	24
	用				XWD11—8—59	38.10	74	63	54	48	40	35
					XWD15-9-59	38.10	(90)	(75)	(65)	56	45	40
					XWD5.5-7-47	31.75	30	25	22	19	16	14
					XWD7.5-7-47	31.75	42	35	30	26	22	19
采 用		50	17	10	XWD 11—8—47	38.10	61	51	41	39	33	29
					XWD 18 .5—8— 29	38.10	(90)	(75)	(65)	56	45	40
	控 制 采 用				XWD5.5-6- 3.5	31.75	22	19	16	14	12	10
					XWD7.5—6—35	31.75	30	26	22	19	16	14
		68	22	13	XWD11-7-35	38.10	45	38	33	29	24	21
					XWD15—8—35	38.10	(62)	52	45	39	33	29
					XWD 18 .5—8_ 23	38.10	(76)	(61)	55	49	41	36
					XWD7.5-6-29	31.75	21	20	17	15	13	11
	不				XWD11-7-29	38.10	36	30	26	23	19	17
	能	82	27	16	XWD 15—8—29	38.10	49	41	36	31	26	23
	來 用				XWD 18 .5—8—17	38.10	60	51	44	39	33	28
					XWD22-9-17	38.10	(72)	(60)	52	46	39	34

 表6 FU350型鏈?zhǔn)捷斔蜋C驅動裝置及輸送長度上限選擇表
